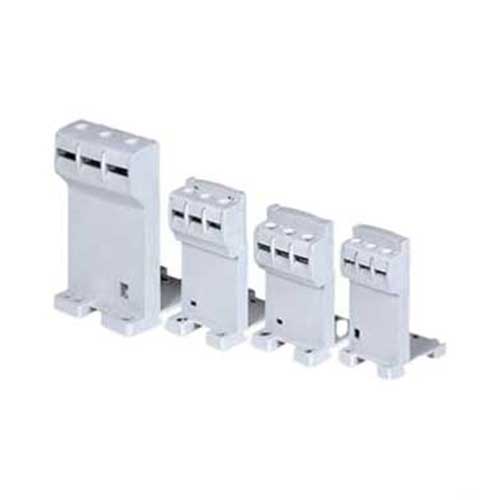

پایه بی متال برای NR2-93 چینت الکتریک
پایه بی متال چینت سری NR2 قابل استفاده برای بی متال های سری NR2-25 و NR2-93 می باشد.
حال ممکن است برای نصب بی متال بر روی کنتاکتور با مشکل مواجه شوید یعنی در صورت عدم تطبیق ابعادی بی متال با کنتاکتور می توان از پایه بی متال چینت یا رابط چینت استفاده کرد.
این پایه ساخت شرکت چینت می باشد که کیفیت ساخت بالایی دارد و دارای استاندارد های لازم می باشد. بی متال (Thermal overload relay) یا رله اضافه بار حرارتی، یک قطعه برقی است که به صورت سری در مدار قرار گرفته و عموماً برای حفاظت از موتور ها استفاده می شود.
اساس کار یک بی متال برخواسته از نحوه کار یک ترموستات یا دماپا است و بر پایه اختلاف ضریب انبساط طولی دو فلز کار می کند. جریان عبوری از دو فلز، سبب گرم شدن آنها و افزایش طول آنها می شود.
حال اگر جریان اضافه بار داشته باشیم؛ در این حالت دو فلز به سمت فلزی با ضریب انبساط طولی کمتر خم شده و در نهایت سبب تغییر وضعیت اهرم متصل به آنها می شود.
با جابجایی اهرم ها یک میکروسوئیچ که دارای کنتاکت هایی باز و بسته است؛ عمل کرده و جریان عبوری از بی متال را قطع می کند. همچنین می توان به وسیله بی متال به کنتاکتور بالا دستی فرمان قطع داد.
جنس دو فلز متصل به هم در یک رله بی متال، عموما از فولاد و مس یا فولاد و برنج است که با لحیم، جوش و یا پرچ به هم متصل اند. بعد از عمل کردن و خم شدن تیغه ها و انجام عملیات قطع جریان، فلز تیغه ها سرد شده و تیغه به وضعیت اول بر می گردد. شرایط دمایی یک بی متال از 20- تا 60+ درجه سانتی گراد می باشد. همچنین جریان آنها از 0.1 الی 800 آمپر متغیر است.
