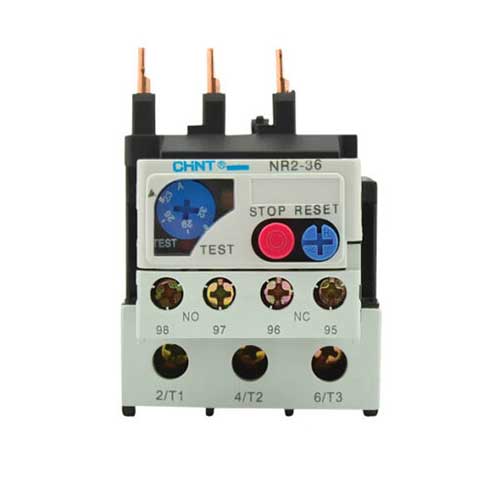

بی متال سری NR2 آمپر 23-32 چینت الکتریک NR2-36 G
توضیحات
بیمتال 23 تا 32 آمپر چینت مدل NR2-36G 23-32 با بازه تنظیمی جریان 23 الی 32 آمپر که برای حفاظت از موتور یا سایر تجهیزات الکتریکی در برابر اضافه جریان (اضافه‌بار) استفاده می‌شود. بی‌متال‌های چانت مطابق با استاندارد IEC/EN 60947-4-1 تولیدشده است و دارای تأییدیه‌های CE, KEMA, UKrSEPRO, EAC, RCC, UL هستند. قیمت بیمتال چینت بسیار مقرون به‌صرفه بوده و به نسبت کیفیت و طول عمر آن، کاملا توجیه اقتصادی دارد.
نحوه عملکرد بیمتال به این صورت است که با رخداد اضافه‌بار، سیم‌پیچ موتور شروع به جریان‌کشی کرده و این جریان اضافه باعث تولید حرارت در پلاتین‌های بیمتال شده و بر اثر اختلاف انبساط طولی دو فلز موجود داخل بیمتال، رله عمل کرده و مدار را قطع می‌کند. بیمتال با نام رله حرارتی نیز نامید می‌شود.
بیمتال چانت با توجه به ابعاد، جریان حفاظتی و نوع کنتاکتور به ترمینال‌های خروجی (پایینی) کنتاکتور وصل می‌شود و دارای سه کنتاکت قدرت، کمکی باز و کمکی بسته است. کنتاکت قدرت مشتقیم به موتور وصل می‌شود، کنتاکت کمکی بسته (NC) برای قطع جریان کنتاکتور در زمان اضافه‌بار و کنتاکت کمکی باز (NO) به‌منظور ارسال آلارم به اپراتور استفاده می‌شود.
کنتاکتورهای مناسب برای اتصال به بیمتال 23 تا 32 آمپر:
بیمتال سری NR2-36 قابل اتصال به کنتاکتور 32 آمپری چینت است :
- کنتاکتور 32 آمپر چانت سری NC1-32
مشخصات فنی
| وزن | 250 گرم |
|---|---|
| جریان حفاظت | 23 تا 32 آمپر |
